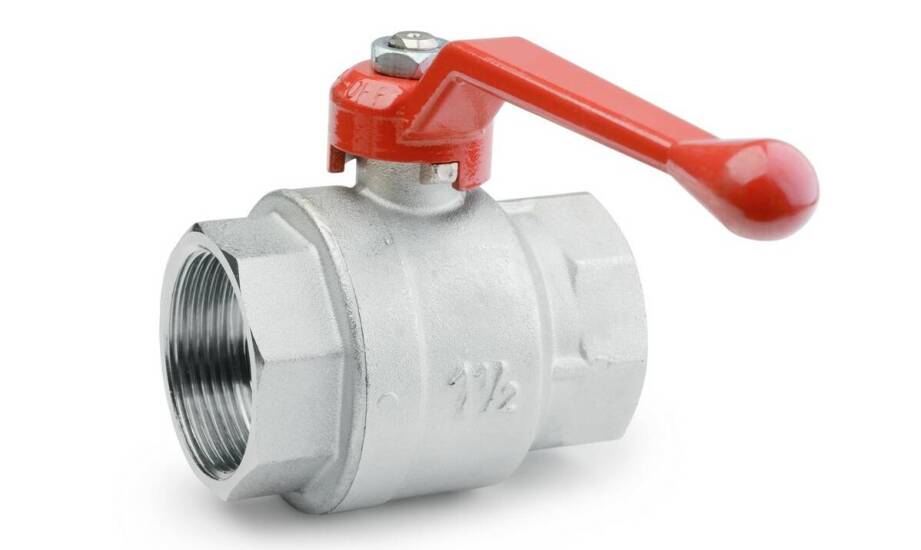

Jak dobrać zawór kulowy ze stali nierdzewnej do medium, ciśnienia i średnicy nominalnej

W przemysłowych stacjach redukcyjnych lub na głównych magistralach wodociągowych decyzja o wyborze armatury odcinającej opiera się na analizie parametrów roboczych całej sieci. Kiedy rurociąg o średnicy DN50 prowadzi agresywne medium pod ciśnieniem kilkunastu barów, selekcja komponentów wychodzi daleko poza proste przejrzenie podstawowego katalogu. Zastosowany element musi przetrwać ciągłe wahania obciążeń, zmienne temperatury oraz specyficzne procesy fizykochemiczne zachodzące wewnątrz instalacji. Odpowiednie dopasowanie materiału korpusu, profilu uszczelnień i wielkości przepływu zapobiega awariom, które w środowisku przemysłowym oznaczają kosztowne przestoje. Konstrukcja odcinająca musi być również dostosowana do ograniczonej przestrzeni montażowej, ułatwiając przyszłe prace serwisowe bez konieczności rozszczelniania sąsiednich odcinków rurociągu.

Znaczenie medium i ciśnienia roboczego w doborze armatury

Każdy rodzaj transportowanej substancji wymusza zastosowanie ściśle określonych materiałów konstrukcyjnych. W standardowych obiegach grzewczych i wodnych stal AISI 304 w połączeniu z uszczelnieniem PTFE wytrzymuje temperatury do 180°C, zachowując wymaganą elastyczność i niski współczynnik tarcia kuli. Sytuacja zmienia się w instalacjach dystrybuujących gaz ziemny lub techniczne sprężone powietrze. W takich przypadkach projektanci stawiają na stal kwasoodporną AISI 316, znaną również pod oznaczeniem 1.4404, która wykazuje wysoką odporność na utlenianie i agresywne zanieczyszczenia lotne. Z kolei procesowe media chemiczne, obejmujące stężone kwasy oraz przemysłowe rozpuszczalniki, wymagają zastosowania twardszych polimerów. Wykorzystuje się w nich uszczelnienia z materiału PEEK lub wzmocnionego teflonu, które stabilnie pracują w kontakcie z substancjami żrącymi.

Równolegle z analizą chemiczną medium należy ocenić parametry siłowe działające na wnętrze rurociągu. Ciśnienie robocze oraz jego nagłe skoki bezpośrednio definiują wymaganą klasę nominalną PN. W sieciach pracujących pod stałym obciążeniem do 16 barów dobiera się armaturę w klasie PN16 lub PN25, zostawiając zawsze około 20 procent zapasu bezpieczeństwa. Taki margines kompensuje uderzenia hydrauliczne i zapobiega mikrodeformacjom gniazd uszczelniających w momencie gwałtownego otwarcia przepływu. Bardziej wymagające środowiska, takie jak układy pary technologicznej, potrzebują komponentów oznaczonych jako PN40 lub PN63. W tych skrajnych warunkach stal nierdzewna zachowuje pełną szczelność odcięcia nawet przy ciśnieniu 40 barów i temperaturze 200°C. Zbagatelizowanie tych parametrów prowadzi do trwałego uszkodzenia dławnicy trzpienia i drastycznie skraca czas bezawaryjnej pracy całego układu.

Średnica nominalna a straty przepływu i warunki montażu

Prawidłowe określenie wielkości przyłącza decyduje o dynamice przepływu i zapotrzebowaniu energetycznym pomp tłoczących medium. Średnica nominalna DN musi precyzyjnie odpowiadać oczekiwanej objętości cieczy lub gazu, aby ograniczyć miejscowe opory. Kluczowym wskaźnikiem jest tutaj współczynnik Kvs, który określa przepustowość w metrach sześciennych na godzinę przy spadku ciśnienia wynoszącym dokładnie 1 bar. Przykładowo, dla standardowej wielkości DN50 parametr Kvs wynosi około 200-300 m³/h, co pozwala utrzymać straty ciśnienia na bezpiecznym poziomie 10-20 procent wartości początkowej w rurociągu. Zbyt mocne przewężenie światła rury zwiększa opory hydrauliczne i podnosi koszty zużycia energii elektrycznej przez agregaty pompowe. Z drugiej strony nadmierne przewymiarowanie armatury komplikuje procedury instalacyjne i niepotrzebnie podnosi wagę całego węzła.

W przemysłowych sieciach przesyłowych najczęściej wykorzystuje się połączenia kołnierzowe, które gwarantują stabilność osiową i odporność na wibracje mechaniczne generowane przez przepływ. Prawidłowo dobrany zawór kulowy nierdzewny z flanszami w klasie PN16 lub wyższej ułatwia bezpieczne ryglowanie odcinków technologicznych bez ryzyka rozszczelnienia na złączach. Zaopatrzenie zakładów w tego typu certyfikowane podzespoły wymaga stabilnego łańcucha dostaw. Działająca od ponad dwudziestu pięciu lat hurtownia armatury TRO-INSTAL-BIS w Jawczycach koło Ożarowa Mazowieckiego utrzymuje w magazynach kilka tysięcy referencji produktowych. Dostępność od ręki kołnierzowych komponentów ze stali AISI 316 pozwala przedsiębiorstwom wykonawczym na płynną realizację harmonogramów budowy stacji uzdatniania wody czy tłoczni gazu. Znormalizowane wymiary czołowe ułatwiają szybką podmianę wyeksploatowanych jednostek podczas zaplanowanych okien serwisowych.

Nawet precyzyjne obliczenia hydrauliczne tracą na znaczeniu w obliczu błędów popełnianych na etapie finalnego zestawiania specyfikacji materiałowej. Najczęstszym przeoczeniem pozostaje ignorowanie szczytowych temperatur medium, co prowadzi do szybkiej degradacji polimerów gniazda. Teflon traci swoje właściwości uszczelniające po przekroczeniu 180°C, po czym ulega trwałemu odkształceniu plastomerowemu, wymuszając pilną interwencję serwisu i wdrożenie rozwiązań opartych na uszczelnieniach metal-metal. Równie niebezpieczne jest niedopasowanie odporności chemicznej elastomerów, co skutkuje ich puchnięciem, kruszeniem się i blokowaniem mechanizmu obrotowego kuli. Ostatnim ogniwem poprawnej eksploatacji jest ergonomia przestrzeni dookoła zamontowanego elementu. Architektura rurociągu musi zapewniać kadrze technicznej swobodny dostęp do dźwigni ręcznej lub siłownika pneumatycznego. Wybór odpowiedniej armatury przemysłowej jest więc wynikiem kompromisu pomiędzy agresywnością transportowanej substancji, dynamiką ciśnień w układzie oraz realnymi warunkami operacyjnymi panującymi w konkretnym zakładzie.
